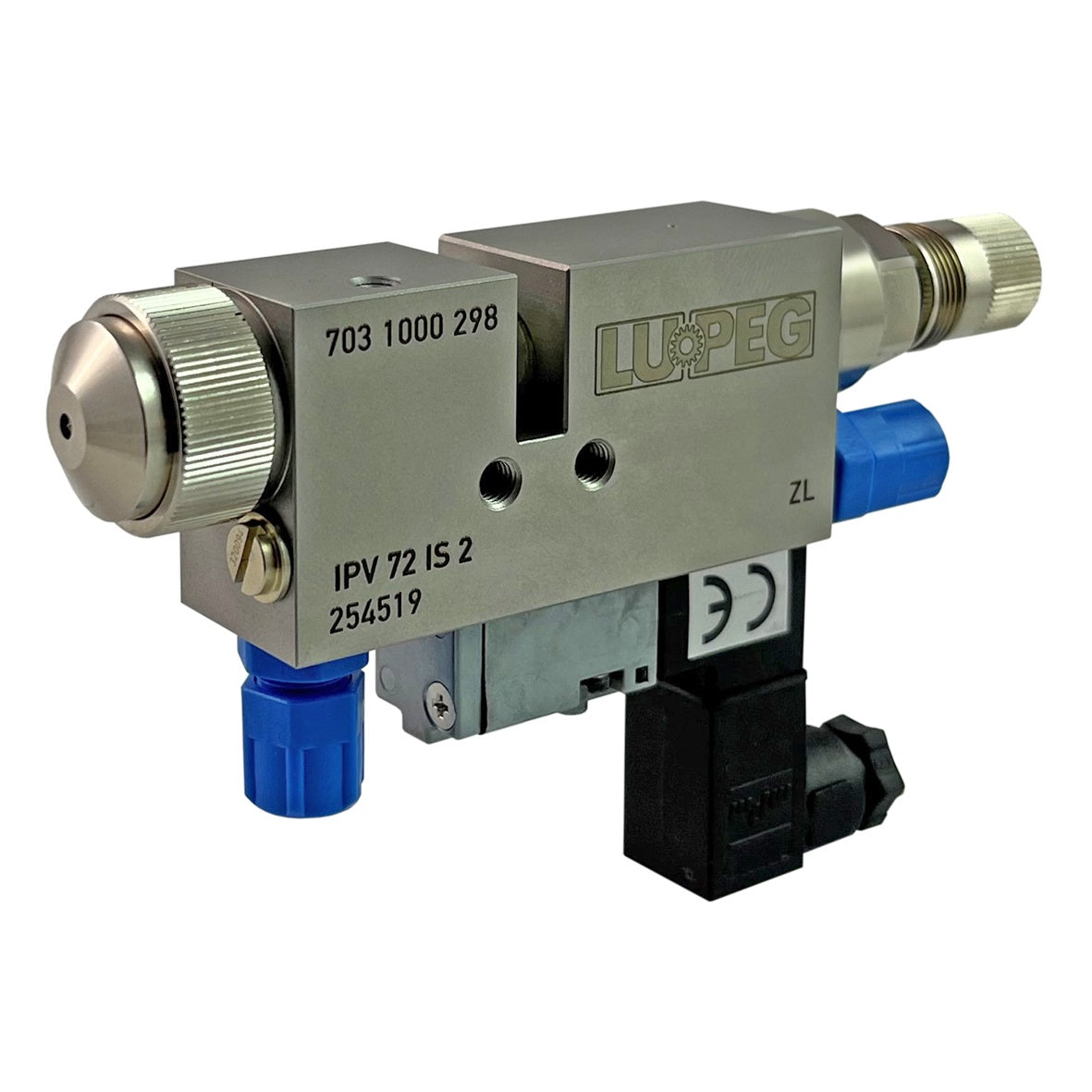

Sprühventil IPV72, Sprühluft intern einstellbar

Sprühventil - mit integrierter Sprühluft und Magnetventil

Einsatzbereich

Das Sprühventil IPV72 mit intern einstellbarer Nachblasdauer und integriertem 5/2 Wege-Magnetventil dient dem flächigen Auftrag von niedrig- bis hochviskosen Medien wie Öle, Fette, Klebstoffe, etc.

Es eignet sich für intermittierenden wie auch kontinuierlichen Auftrag. Durch ein Design mit kurzen Wegen der Steuerluft sowie das direkt montierte Magnetventil sind sehr kurze Schaltzeiten möglich.

Diverse Düsenverlängerungen ermöglichen einen Zugang auch zu schwer erreichebaren Stellen und erleichern somit insbesondere automatisierte Anwendungen.

Durch Entwicklung und Fertigung in Deutschland ist eine kurze Lieferzeit auch von Sondervarianten möglich.

Das Sprühventil kann für manuelle Anwendungen ebenso eingesetzt werden wie für automatisierte Anwendungen und ermöglicht das Sprühen einer großen Bandbreite an Medien wie z.B.:

• Klebstoffe
• Dichtstoffe
• Alkohole/Methanol
• Öle und Fette
• Silikone (RTV)/Gele
• Flussmittel
• Trennmittel
• Conformal Coatings
• Wässrige Lösungen
• etc.

Funktion

Das Ventil basiert auf den Nadelauslassventilen und ermöglicht ein Sprühen ohne Verunreinigungen durch Nachtropfen. Bei komplett geschlossener Nadel dichtet diese gegen ihren Sitz ab.

Das Sprühbild kann durch verschiedene Luftkappen angepasst werden.

Ein integriertes Sprühluftventil ermöglicht das Einstellen der Nachblasdauer zur Düsenreinigung ohne externe Luftsteuerung.

Durch verschiedene Düsendurchmesser von 0,2 mm bis 2,5 mm sowie das Einstellen des Nadelhubs kann die Größe der Auslassöffnung bestimmt werden und somit die Fließgeschwindigkeit. Während die Ausführung mit 2,5 mm auch große Durchflussraten ermöglicht, eignet sich die kleinste Ausführung für minimale Sprühmengen bei dünnflüssigen Medien.

Bei komplett geschlossener Nadel dichtet diese gegen ihren Sitz ab.

Das Ventil kann optional mit einer elektrischen Nadelüberwachung
ausgerüstet werden.

Bitte beachten!

Um ein bestmögliches Sprühbild für Ihre Anwendung zu erzielen haben wir eine Vielzahl an Optionen im Programm die nicht im Onlineshop abgebildet werden können. Hierzu haben wir diverse Varianten des Ventils selbst wie auch Sprühdüsen und Düsenverlängerungen im Angebot.

Gerne unterbreiten wir Ihnen ein individuelles Angebot über eine Sprühtest oder ein Sprühventil passend zu ihren Anforderungen.

Technische Daten

Optionen

• Verschiedene Düsenverlängerungen
• Signierdüse für hochpräzise Anwendung
• Nebelreduzierte Ausführung
• Überwachung des Hubs
• Dosiersteuerung
• Heizung
