  • Nadelauslassventil IPV 40 mit variablem Düsendurchmesser - für kontaktlosen Auftrag von flüssigen wie pastösen Medien ohne teures jetten.

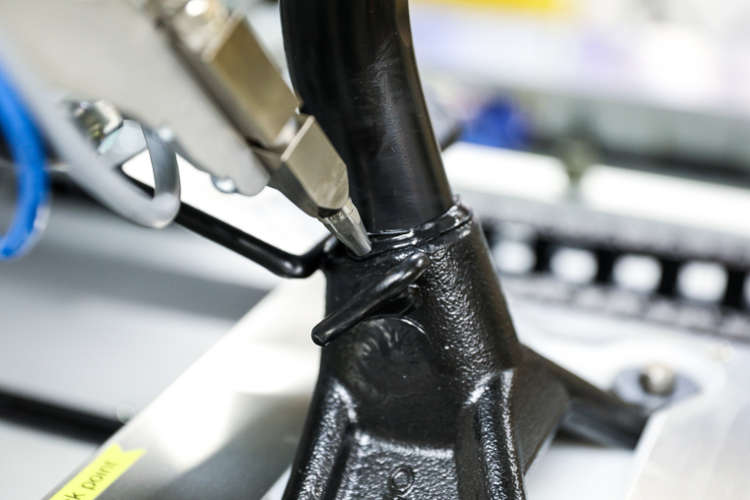

  • Automatisiertes Auftragen einer Teroson MS 935 Dichtraupe mit dem Nadelventil IPV 40

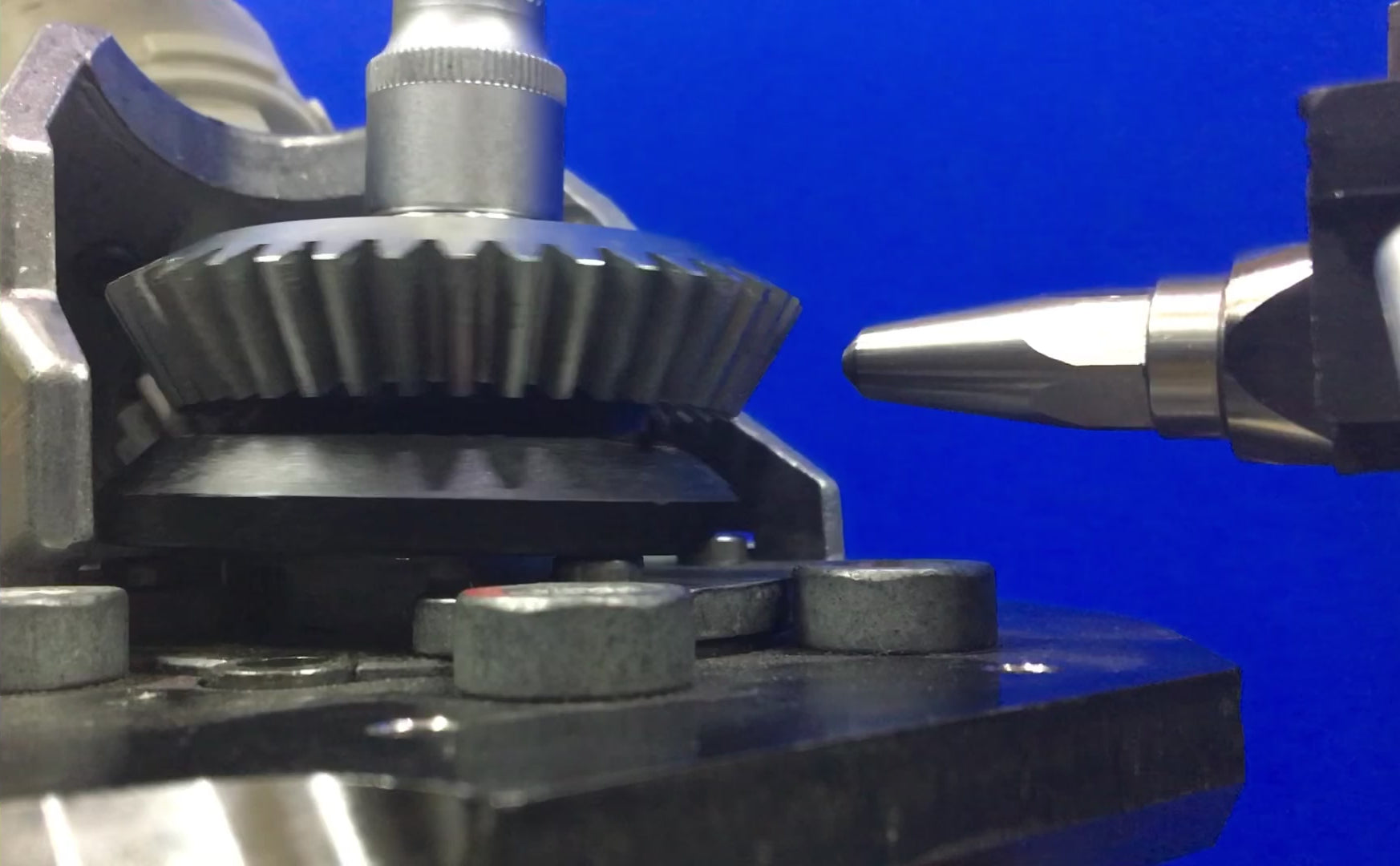

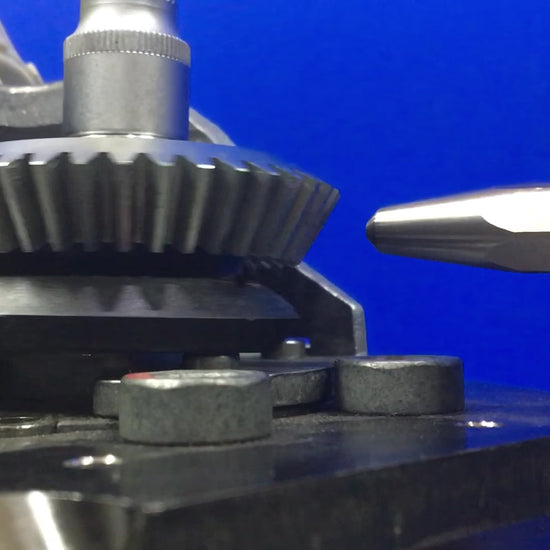

  • Kontaktloses Auftragen einer Raupe mit Schmierfett durch Pulsen zur Getriebebefettung im Montageprozess
1 3

Lupeg Dosiertechnik

Dosierventil IPV40

Dosierventil IPV40

€1.290,00 EUR
€1.290,00 EUR
Sale Ausverkauft

Lieferzeit: 1-3 Tage

Hinweis: Verkauf nur an Gewerbetreibende im Sinne des § 14 BGB. Preise exklusive gesetzlicher MwSt., zzgl. Versandkosten

Versand wird beim Checkout berechnet
Materialausgang

Nicht auf Lager, Lieferzeit siehe oben

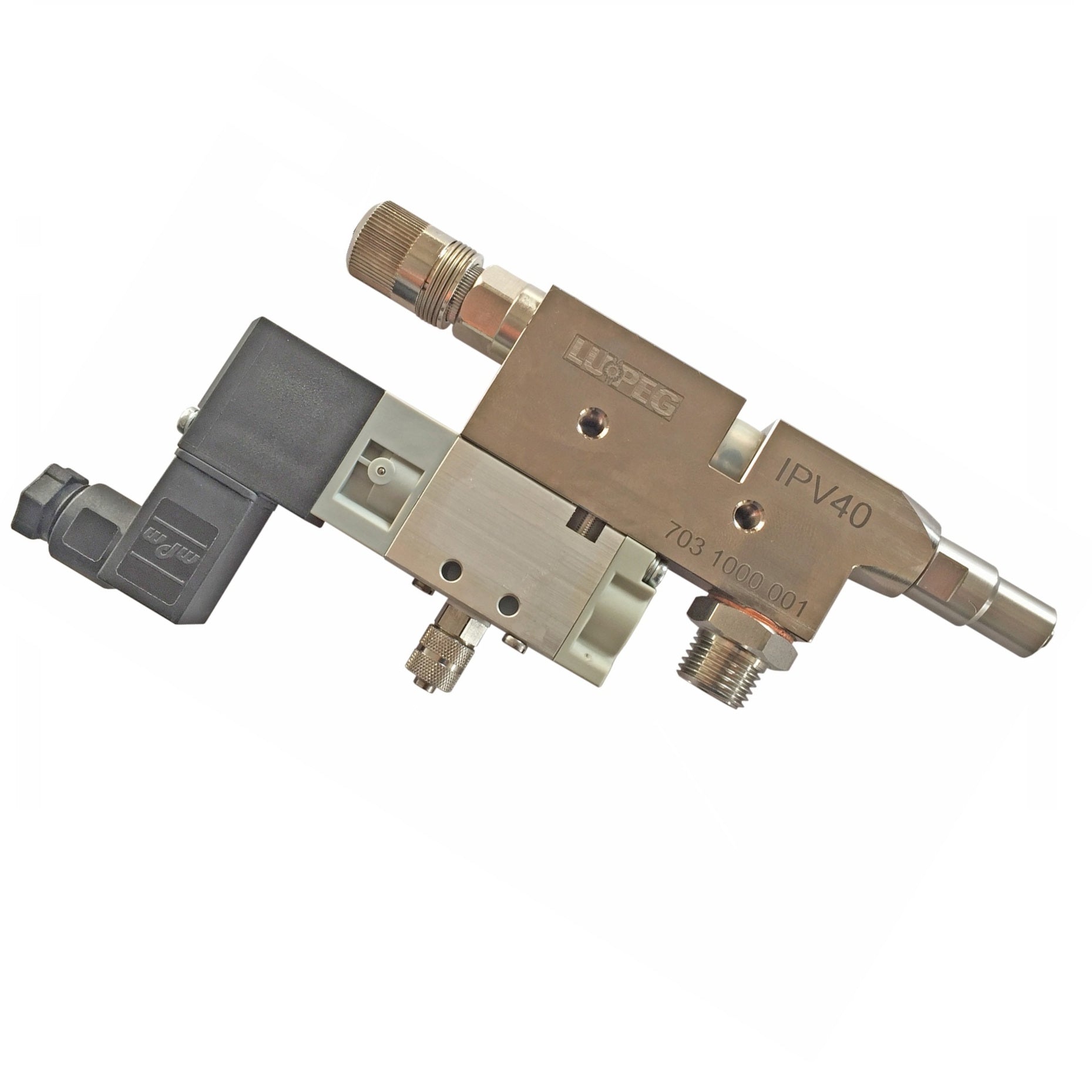

IPV40 - Dosierventil für exakte Tropfen- und Raupendosierung

Vielseitig und präzise

Das Nadelauslassventil IPV40 mit integriertem Magnetventil dient dem Dosieren und Applizieren von niedrig- bis hochviskosen Medien wie Öle, Fette, Klebstoffe, etc. im Rahmen einer Druck-Zeit Dosierung.

  • kurze Ansteuerung zur Dosierung sehr kleiner Tropfen
  • kontinuierlicher Öffnung für Raupenauftrag oder Befüllen.
  • kontaktloses Dosieren möglich

Durch Entwicklung und Fertigung in Deutschland ist eine kurze Lieferzeit auch von Sondervarianten möglich.

Technische Daten

 Eingangsdruck bis 100 bar
Viskosität

von 1 mPas bis Pastös (genaue Eignung bei sehr hohen Viskositäten ist im Versuch zu testen)
Düsendurchmesser

1,0 mm
Durchflussmenge

bis 5000 ml/min (Wasser mit 6 bar Druck, Düse 2,5 mm)
bis 900 ml/min (Wasser mit 6 bar Druck, Düse 1,0 mm)
17 ml/min (Wasser mit 0,5 bar Druck, Düse 0,2 mm)
Ausgang

Luer-Lock Anschluss
Materialeingang

1/8"
Taktfrequenz

bis zu 40 Hz

Einsatzbereich

Es kann für manuelle Anwendungen ebenso eingesetzt werden wie für automatisierte Anwendungen und ermöglicht das Dosieren einer großen Bandbreite an Medien wie z.B.:

  • Klebstoffe
  • Dichtstoffe
  • Alkohole/Methanol
  • Öle und Fette
  • Silikone (RTV)/Gele
  • Conformal Coatings
  • Wässrige Lösungen

Die Ausführung mit Düse ist für kontaktloses Auftragen der Medien geeignet. Es kann somit bei vielen Anwendungen deutlich teurere Jetventile ersetzen.

Funktion

Das Ventil dichtet durch eine Nadel die über einen Ventilsitz schließt. Die Öffnung erfolgt durch Druckluft, das Schließen durch Luft und Federkraft.

Das direkt montierte Magnetventil (im Lieferumfang enthalten) ermöglicht sehr kurze Schaltzeiten, ganz ohne Nutzung von zusätzlichen Bauteilen wie einer "Speedbox".

Zur Anpassung an die gewünschte Durchflussmengen stehen verschiedene Düsendurchmesser von 0,2 mm bis 2,5 zur Verfügung. Das Ventil wird mit 1,0 mm Düse ausgeliefert. Andere Durchmesser können nach Absprache ausgeliefert werden.

Das Ventil kann optional mit einer elektrischen Nadelüberwachung
ausgerüstet werden.


Einstellung und Varianten

  • Feineinstellung erfolgt durch Anpassung des Nadelhubs über Einstellrad mit Rasterung
  • Düsendurchmesser von 0,2 mm bis 2,5 mm
  • Großer Durchmesser für hohen Durchfluss oder Pasten
  • Kleiner Durchmesser für exakte Dosierung dünnflüssiger Medien

Optionen

  • kurze Düse
  • lange Düse
  • Verschiedene Düsenverlängerungen
  • Überwachung des Nadelhubs
  • Heizung
  • Dosiersteuerung
  • Ausführung mit Sperrkammer
